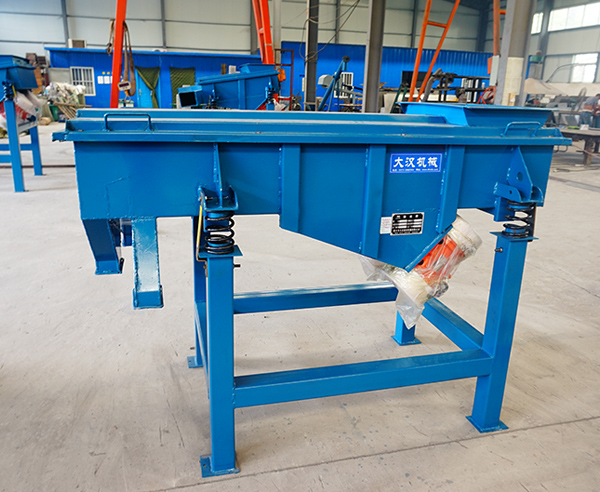

525方形振动筛

525方形振动筛筛分钢纤维

不锈钢方形振动筛筛选玉米面

525方形振动筛筛面宽度为500mm，长度为2500mm，有1层筛网，2个出料口，电机功率为2*（0.4-0.75）kw，每分钟振动达960次，产量可达8吨/时，适合小产量用户筛分、除杂，可对400目内的干式粉末、颗粒进行连续筛选。

方形振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

DZSF系列方形振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm.。

525方形振动筛筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

1、一层筛网，两个出料口设计，可以快速进行除杂。

2、自动化排料，525型号每小时可处理8吨左右物料。

3、可以筛分400目，筛分精度可以达到96%以上；

4、全密闭结构，可以防止粉尘飞扬，减少工作噪音。

食品行业：糖粉、淀粉、食盐、蛋白粉、米粉、奶粉、大豆、玉米、红豆、薏米、小米等。

化工行业：树脂、工业药品、洗衣粉、柠檬粉、纯碱、橡胶、塑料、化肥、聚丙烯酰胺等。

医药行业：中药粉、中药液、西药粉、西药液体、药丸、药片、药材、中药饮片、中西药颗粒等。

冶金行业：铝粉、铅粉、铜粉、矿石、金属粉末、合金粉、焊条粉末、高岭土、耐火材料、石英砂等。

磨料陶瓷行业：喷雾土粒、陶瓷泥浆、电磁泥浆等。

环境保护行业：石膏、滑石粉、砂石、活性炭等。

型    号	DZSF-520	DZSF-525	DZSF-530	DZSF-1020	DZSF-1025	DZSF-1030
公称尺寸(mm)	500×2000	500×2500	500×3000	1000×2000	1000×2500	1000×3000
物料粒度(mm)	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10
振次(次/分)	960	960	960	960	960	960
筛面倾角	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°
振    幅	3—4.5	3—4.5	3—4.5	3—4.5	3—4.5	3—4.5
层    数	1--6	1--6	1--6	1--6	1--6	1--6
功率(kw)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-1.1)	2×(0.4-1.1)	2×(0.4-1）

D----------------------------------电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

1030-------------------------------筛面尺寸（1000mm宽x3000mm长)

1----------------------------------一层(一层筛网二个出料口)

S---------------------------------（304不锈钢）钢板材质

客户现场
